Confezionamento per il trasporto sicuro delle batterie
Per soddisfare le esigenze del produttore di batterie Varta, il fornitore tedesco di imballaggi MultiPac ha installato una nuova incartonatrice TLM a marchio Schubert flessibile e d’avanguardia per il confezionamento di batterie AA e AAA di Varta. Portata massima e ingombro limitato sono tra le caratteristiche salienti dell’impianto lungo sei metri e in grado di confezionare ben 1.100 batterie al minuto. Il sistema comprende un magazzino a quattro corsie, formatrice robotizzata F2, Transmodul, sistema di raggruppamento nonché un robot di riempimento F2 e un robot di chiusura e trasferimento F2.
Confezionamento sicuro per il trasporto
Per MultiPac era particolarmente importante riuscire a riempire le scatole completamente in modo che il prodotto non venisse danneggiato durante il trasporto. A questa richiesta Schubert ha risposto con abilità: il flusso del vuoto nel sistema dei robot per il confezionamento F2 viene determinato da speciali sensori che riconoscono se gli utensili aspiranti hanno afferrato le batterie pre-raggruppate in modo sicuro e completo. La riempitrice robotizzata inserisce così esattamente sei batterie in due, tre o quattro strati nella scatola pieghevole.
Piegatura a cottimo
Il confezionamento alla MultiPac avviene con diversi componenti. Il magazzino a quattro corsie detiene la massima portata e alimenta continuamente i pretagliati nell'aggregato di consegna F3 e nella formatrice robotizzata F2. Il magazzino contiene 4.800 pezzi, sufficienti per un'ora ininterrotta di piegatura delle scatole. L'aggregato di consegna TLM-F3 integrato preleva i pretagliati dal magazzino e li presenta al robot TLM-F2 della formatrice che forma quattro scatole parallelamente. Per ogni pretagliato il robot F2 applica prima la traccia di colla desiderata, successivamente preme il pretagliato verticalmente nella cassetta di piegatura sul Transmodul e, con un solo movimento, esegue tre operazioni: formazione, incollaggio e deposito.

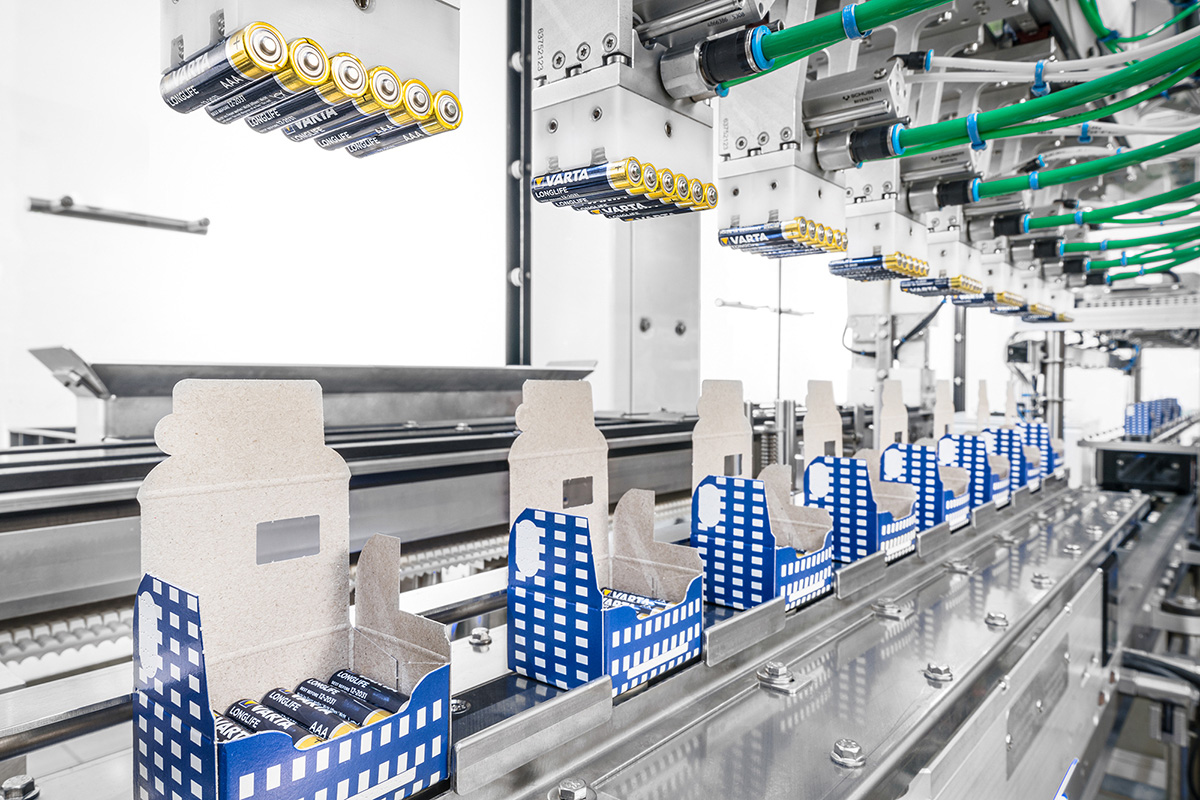

Il Transmodul porta le scatole pieghevoli alla riempitrice robotizzata. Le scatole vengono fissate sulle piastre di formato in modo che non si muovano durante il riempimento. Parallelamente, le batterie che arrivano dal magazzino entrano in un sistema di raggruppamento cadenzato che le porta nel settore di riempimento, dove il robot F2 preleva contemporaneamente otto gruppi da sei batterie alla volta e in pochi secondi le inserisce precisamente in otto scatole pieghevoli sul Transmodul.
La collaborazione tra MultiPac e Schubert è stata avviata a fine 2024 e, dopo una settimana dedicata all’installazione, è avvenuto con successo il collaudo e il conseguente avvio delle attività.
